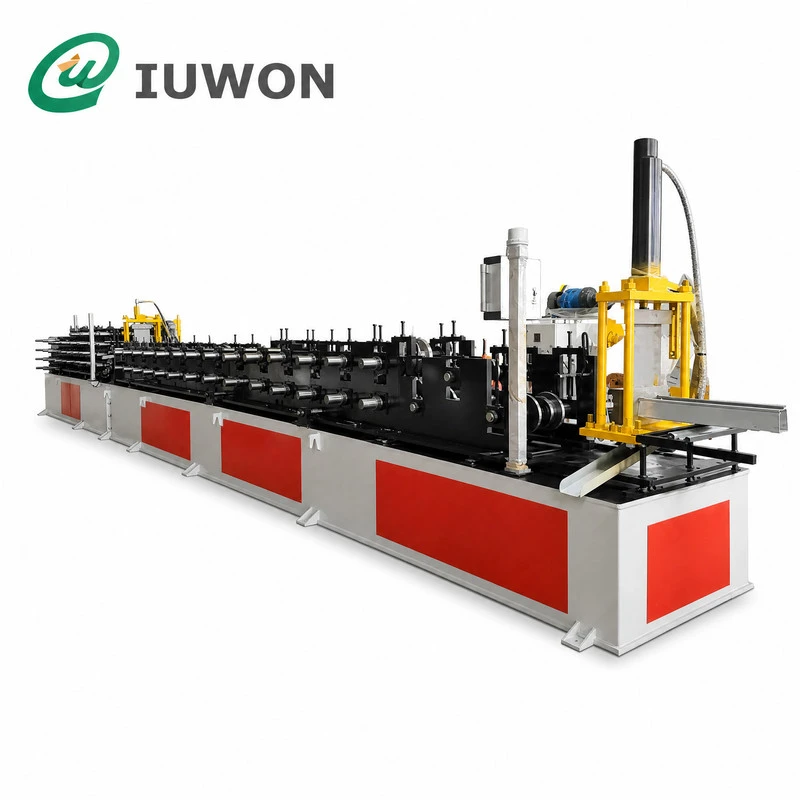

Sjálfvirk C rúlla myndavél

Hangzhou IUWON Technology Co., Ltd. er einn af áreiðanlegustu framleiðendum og birgjum sjálfvirkrar rúllumyndunarvélar í Kína. Með mikla reynslu, fögnum við þér hjartanlega velkomin til að kaupa sérsmíðaða sjálfvirka c rúlla myndavél frá verksmiðjunni okkar. Góð þjónusta og sanngjarnt verð í boði.

C prófílhönnunarsvið



Frammistaða C hluta fer mjög eftir sambandinu milli vefs hans, flansa og valkvæða afturbrúna. Frekar en að auka efnisþykkt fyrir hverja notkun er hægt að breyta hlutanum í gegnum rúmfræði hans til að fá nauðsynlega stífleika og tengiyfirborð.

Dæmigerðar stillingar innihalda:

Opnaðu C hluta

C hluti með afturvörum

C hluti með styrktum vef

Rifa C rás

For-gataður rammahluti

Þungur-byggingarsnið C

Sérsniðin ósamhverfur C hluti

Tilvísun vöruvíddar

Þessi gildi eru viðmiðunarsvið. Raunverulegt mótunarsvið ræðst af nauðsynlegum C-hluta og vélaruppsetningu.

Myndunarstöðugleiki fyrir langa C hluta

Langir C snið geta þróað snúning, brún aflögun eða víddarbreytingar ef ræman er ekki rétt stýrð við mótun. Myndunarlínan dreifir því aflöguninni yfir margar ferðir frekar en að búa til síðasta hlutann skyndilega.

Inngönguleiðarvísirinn heldur ræmunni í takt við miðlínu vélarinnar. Síðari rúllustöðvar koma smám saman á vef- og flanshorn áður en lokastöðvarnar klára afturbrúnirnar eða styrkingareiginleikana.

Fyrir snið sem krefjast þéttrar stærðarstýringar er hægt að hanna valsverkfærin með sérstökum kvörðunarpökkum nálægt lok mótunarhlutans.

Myndunarfyrirkomulagið getur falið í sér:

Þetta fyrirkomulag hentar sérstaklega vel fyrir C snið sem síðar verða sett saman með öðrum stálhlutum, vegna þess að stöðug flansstaða og heildarbreidd hjálpa til við að viðhalda fyrirsjáanlegum tengistærðum.

Sjálfvirk framleiðslu- og stærðarstjórnun

Sjálfvirknikerfið getur stjórnað endurteknum aðgerðum sem fylgja því að framleiða langar lotur af C sniðum.

Rekstraraðilar geta slegið inn nauðsynlega fullunna lengd og magn í gegnum snertiskjáinn. Meðan á framleiðslu stendur rekur umritarinn hreyfingu efnis og sendir lengdarupplýsingar til PLC.

Til dæmis getur ein framleiðslupöntun krafist nokkurra lengda af sama sniði:

Þversniðið- er óbreytt á meðan skurðarprógrammið breytist í samræmi við nauðsynlega lengd.

Fyrir C snið með mismunandi holufyrirkomulagi getur stjórnkerfið einnig samræmt fóðrun og gatabreytur við samsvarandi framleiðsluáætlun.

Vélarstillingar

C prófíl gæðaeftirlit og sérsnið

Fullunnin C-hlutinn er athugaður í nokkrum víddum frekar en að mæla heildarhæð hans.

Mikilvægir skoðunarpunktar geta verið:

Vefhæð

Heildar breidd prófíls

Flanshorn

Aftur-varastöðu

Holuhæð

Gat þvermál

Fullbúin lengd

Réttleiki

Yfirborðsástand

Fyrir galvaniseruðu eða forhúðað stál er hægt að velja rúlluflötur og efnis-snertihluta til að draga úr óþarfa merkingum meðan á framleiðslu stendur.

Algengar spurningar um aðlögun

Er hægt að smíða vélina fyrir C prófíl sem er ekki venjuleg stærð?
Já. Hægt er að hanna mótunarrúllurnar beint úr þversniðsteikningu viðskiptavinarins, þar á meðal ó-staðlaða vef, flans, vör og styrkingarmál.

Er hægt að gera C hlutann ósamhverfan?
Já. Ef efri og neðri flansarnir hafa mismunandi stærð, er hægt að hanna valsverkfærin í kringum ósamhverfa sniðið.

Getur vélin sjálfkrafa framleitt mismunandi lengdir?
Já. Þegar þversniðið er óbreytt er hægt að forrita mismunandi fullbúnar lengdir í gegnum PLC og kóðara-mælingakerfi.

Er hægt að staðsetja holur í mismunandi fjarlægð eftir sniðinu?
Já. Hægt er að forrita samþætt servo gatakerfi fyrir mismunandi holuhæðir og stöður samkvæmt framleiðsluteikningunni.

Getur vélin framleitt C snið með lokuðum eða brotnum brúnum?
Hægt er að setja aftur varir og viðbótarbrot þegar nauðsynlegur hluti leyfir nægilegt myndrými.

Hvernig á að ákvarða hvort ein vél geti framleitt nokkrar C stærðir?
Fyrst er borið saman vefhæð, flansmál, þykktarsvið og heildarþróun sniðs. Ef stærðirnar falla innan tæknilega samhæfðs sviðs, getur skiptanleg verkfæri komið til greina. Annars er aðskilin verkfæri hentugri.

Er hægt að hanna vélina fyrir þunga C hluta?
Já. Fyrir þykkara stál er hægt að útbúa vélina með stærri skaftum, styrktum standum, legum með meiri-getu og hentugri flutningskerfi.

Hvað þarftu til að hanna sjálfvirku C rúlla myndavélina?
Mikilvægustu upplýsingarnar eruC-sniðsteikning, efnisþykkt, stálflokkur, spólubreidd, flans- og varamál, gatamynstur, nauðsynlegar fullunnar lengdir og markmið framleiðsluhraða. Líkamlegt sýnishorn getur einnig verið gagnlegt þegar þarf að endurskapa núverandi C prófíl.
